產品說明

▋頻譜分析儀 Acousti_Cam

  • 手持式聲學相機 AC100 *輕巧*移動*堅固*低成本*
  • Acousti_Cam 提供快速找出聲音主要來源
  • 複雜的被測物,只使用單隻或幾個麥克風的傳統測量方式,要找出聲源是不足夠的
  • 使用大量麥克風同時進行測量,可以精準快速地定位並達到音源分離
  • 聲學、振動頻譜分析儀結合USB連接介面,方便與任何 Windows PC 進行移動式使用
  • 採用MEMS技術最先進的麥克風,集成了AD轉換器與51.2 kHz採樣頻率
  • 最新DSP技術中的集成測量數據處理電子元件
  • AC100是一款易於使用的獨立應用聲學攝像機。高性能,操作簡單,價格合理,適用於廣泛的研究和生產應用
  • AC100為硬體 + Windows驅動程序進行客製化軟體開發,也可以與OptiNav的BeamformX軟體搭配使用。

▋規範

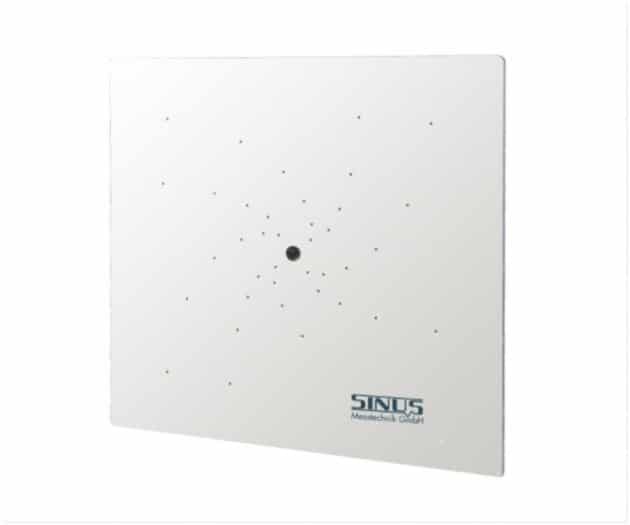

  • 尺寸:40*40 釐米 集合麥克風
  • 麥克風:40隻 24Bit ADC MEMS麥克風
  • 採樣頻率:51.2kHz
  • 濾波器:有
  • 頻率範圍 :  200Hz – 24KHz
  • 最大聲壓 : 112 dB
  • 動態範圍 : 20dB (5kHz – 20kHz)
  • 操作距離 : 0.5米到無止盡
  • 信號處理 : 列陣數據透過USB與電源連接
  • 光學相機 : 500萬像素
  • 腳架 : 10*10釐米 3/8″螺紋
  • 手柄 : 2,可拆卸
  • 選配擴充 : 4個 I/O (2個輸入,2個輸出)
  • 系統要求 : Win 7 或更高版本 64 Bit,8GB RAM
  • 軟體 : API 或 BeamformX (Optinav)

▋軟體

  • BeamformX使用先進的新評估算法
  • 原始數據可用SINUS Messtechnik的SAMURAI軟體後處理
  • 可進行數據採集和實域分析,可對量測數據進行後處理分析

▋選配

  • 聲功率率
  • 聲壓位準
  • 聲音品質
  • 車輛噪音量測 (車內與車外)

▋應用

  • 聲源主要結構來源判斷,可作為車輛、機器、家用電器和電動工具的降噪基礎研究
  • 音源分析、風洞模型、結構複雜的聲音來源、聲學結構設計基礎應用
  • 機器與設備的長期監測

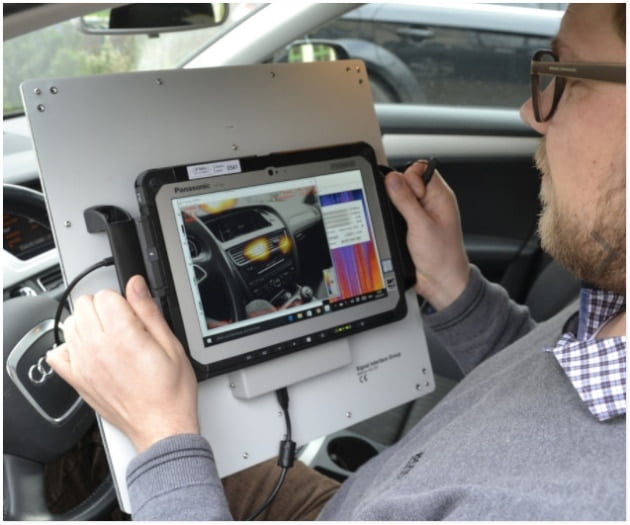

  • 聲學車輛測試(車內和車外)
  • 產品品管
  • 機械預測與維護
  • 產品的聲學應用
